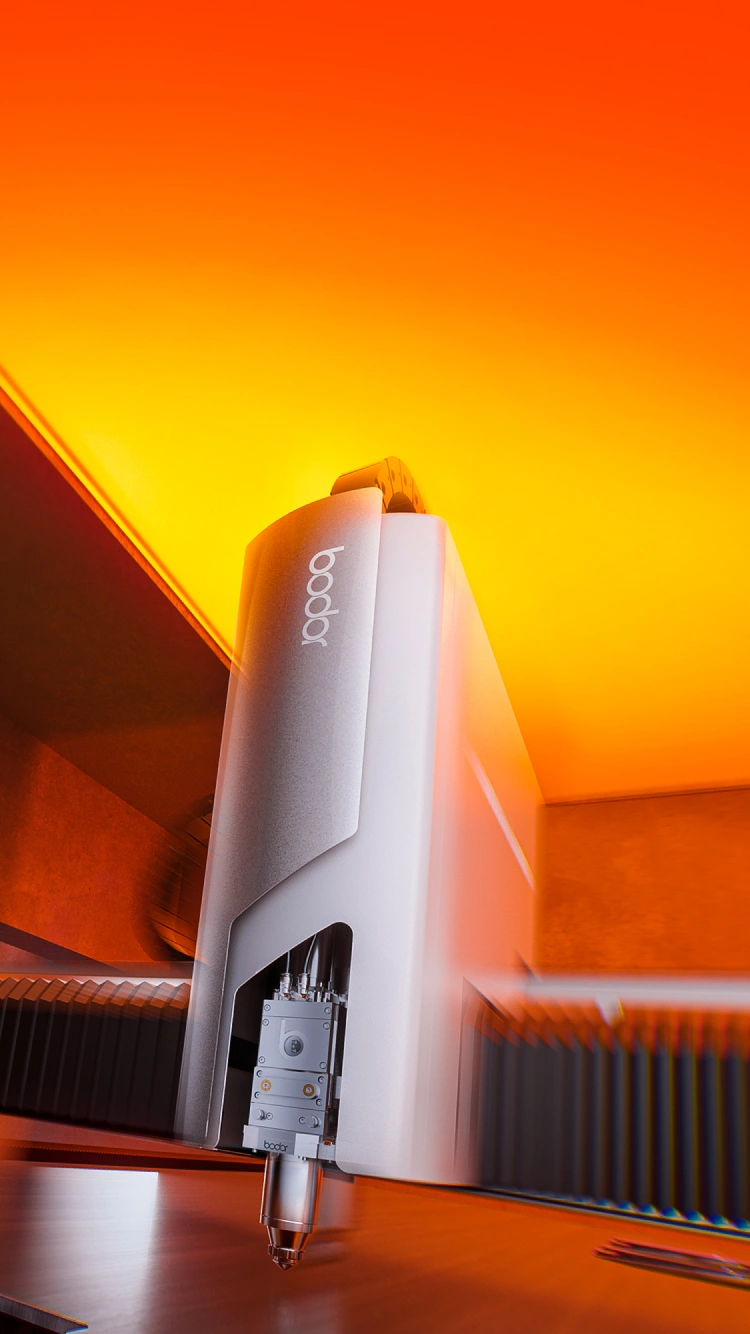

Macchina per il taglio laser in fibra di lamiera a tutto tondo serie Bodor P
Le macchine per il taglio laser della lamiera della serie Bodor P sono l'emblema della tecnologia laser all'avanguardia e delle prestazioni eccezionali. La maestria artigianale, le caratteristiche di automazione e le misure di sicurezza sono state finemente messe a punto nella nostra serie P per offrire un'esperienza di taglio senza pari.
Alte prestazioni per la vostra alta efficienza
Produttività potenziata
Le macchine da taglio laser Bodor Serie P sono progettate per potenziare la tua produttività. Di' addio alle operazioni noiose: basta un solo clic per avviare il taglio automatizzato, risparmiando tempo prezioso e migliorando l'efficienza.
L'efficienza delle risorse
Il nostro impegno volto a ridurre al minimo lo spreco di risorse è costante. La Serie P è progettata per un uso efficiente di materiali, gas ed elettricità, riducendo i costi e l'impatto ambientale e massimizzando il valore.
Funzionamento intuitivo
Semplificare le operazioni è il nostro punto di forza. La nostra tecnologia di rilevamento dei bordi in un secondo elimina il fastidio di individuare manualmente le posizioni di taglio. Un'interfaccia touchscreen intuitiva rende il funzionamento semplice e richiede una formazione minima per un'integrazione perfetta.
La sicurezza prima
Sicurezza e manutenibilità sono fondamentali. Dotate di rilevamento visivo delle collisioni e funzioni attive di prevenzione delle collisioni, le nostre apparecchiature garantiscono la sicurezza operativa. La pulizia automatica e il controllo intelligente della pressione dell'aria prolungano la durata delle apparecchiature e riducono i costi di manutenzione.
Qualità di taglio di prim'ordine
Ci impegniamo a fornire ogni volta una qualità di taglio eccezionale. Ciò si traduce in prodotti più accurati, riduzione degli sprechi e clienti più soddisfatti. I processi di taglio ad alta velocità forniscono velocità di taglio più elevate per una maggiore efficienza produttiva.
Funzionalità e miglioramenti
Rilevazione del bordo in un secondo
La nostra tecnologia Space Eye nella serie Bodor P garantisce un rapido posizionamento del materiale e la calibrazione della messa a fuoco. Utilizzando una telecamera ottica, il sistema identifica automaticamente la posizione del materiale e quindi ne localizza i vertici e l'offset angolare entro 3 secondi. Questa innovazione visiva e algoritmica semplifica le operazioni, consentendo il taglio, il riconoscimento e la compensazione automatica della messa a fuoco, risparmiando preziose ore di lavoro.
Evitamento visivo delle collisioni
La nostra tecnologia visiva altamente intelligente per evitare le collisioni fornisce avvisi multidimensionali, adatti a vari scenari operativi. Gli utenti possono selezionare modalità di sensibilità alta o bassa per garantire la sicurezza dell'operatore, eliminando le preoccupazioni relative alle collisioni e alla sicurezza durante il funzionamento dell'attrezzatura.
Evitamento attivo degli ostacoli della testa laser
Per mantenere la stabilità del processo di taglio, utilizziamo algoritmi di tracciamento ottimizzati per identificare gli ostacoli in anticipo, consentendo al motore di funzionare al meglio. Quando viene rilevato un ostacolo, il sistema risponde rapidamente, evitando l'ostacolo. Ciò risolve i problemi di distorsione nel taglio in batch di lamiere sottili, garantendo risultati di taglio ad alta efficienza.
Cambio ugelli automatico
La serie Bodor P introduce la comodità di una rapida sostituzione degli ugelli senza intervento manuale. Include inoltre funzionalità di calibrazione e pulizia automatiche, che riducono il lavoro manuale ripetitivo e consentono di risparmiare tempo. Un sistema di trasmissione ad alta precisione garantisce precisione e stabilità ad ogni cambio, garantendo affidabilità. Il design protettivo completamente chiuso aggiunge un ulteriore livello di sicurezza.
Taglio Bevel
La nostra funzione di taglio inclinato consente un taglio angolare preciso, supportando varie forme inclinate. Ciò si traduce in soluzioni di assemblaggio senza interruzioni, riducendo i costi del materiale di riempimento e semplificando il processo di saldatura. Ciò non solo migliora la qualità della saldatura, ma riduce anche i costi di manodopera e materiale, soddisfacendo le esigenze di saldatura di alta qualità.
Composizione residua
La nostra funzione di impaginazione rimanente è incredibilmente comoda e consente di ottenere risultati grafici semplicemente con la foto dello smartphone. Questo sistema integrato consente di richiamare i programmi nel software di taglio, completando automaticamente il piazzamento senza misurazioni complesse. Vanta inoltre una solida adattabilità ambientale, affrontando vari ambienti di produzione complessi, fornendo agli utenti una comoda soluzione di annidamento.
Software di annidamento compatibile con Tekla
Il software di nesting per la serie Bodor P ha una forte compatibilità con il software Tekla. Può dividere automaticamente il disegno complessivo in singole parti, leggendo direttamente gli attributi della parte, inclusi materiale, spessore e quantità. Il display multistrato rende più convenienti la marcatura, il contorno e l'etichettatura. La corrispondenza intelligente seleziona automaticamente i parametri di taglio più adatti in base alle informazioni sul materiale, ottenendo un annidamento efficiente e massimizzando l'utilizzo del foglio. Questa integrazione migliora l’efficienza del lavoro e fa risparmiare tempo e risorse.
Specifiche e parametri
P3
P4
P6
P12
| Area di lavoro | 3048mm*1524mm |
| Potenza di uscita del laser | 60000W / 30000W / 24000W / 12000W / 6000W / 3000W |
| Precisione di posizionamento dell'asse X/Y | ±0.05mm/m |
| Precisione di riposizionamento degli assi X/Y | 0.02mm |
| Asse X/Y max. accelerazione del collegamento | 4G |
| Asse X/Y max. velocità di collegamento | 200m/min |
| Area di lavoro | 4000mm*2000mm |
| Potenza di uscita del laser | 60000W / 30000W / 24000W / 12000W / 6000W / 3000W |
| Precisione di posizionamento dell'asse X/Y | ±0.05mm/m |
| Precisione di riposizionamento degli assi X/Y | 0.03mm |
| Asse X/Y max. accelerazione del collegamento | 4G |
| Asse X/Y max. velocità di collegamento | 200m/min |
| Area di lavoro | 6500mm*2500mm |
| Potenza di uscita del laser | 60000W / 30000W / 24000W / 12000W / 6000W |
| Precisione di posizionamento dell'asse X/Y | ±0.05mm/m |
| Precisione di riposizionamento degli assi X/Y | 0.03mm |
| Asse X/Y max. accelerazione del collegamento | 2.8G |
| Asse X/Y max. velocità di collegamento | 200m/min |
| Area di lavoro | 12500mm*2600mm |
| Potenza di uscita del laser | 60000W / 30000W / 24000W / 12000W |
| Precisione di posizionamento dell'asse X/Y | ±0.05mm/m |
| Precisione di riposizionamento degli assi X/Y | 0.03mm |
| Asse X/Y max. accelerazione del collegamento | 2.8G |
| Asse X/Y max. velocità di collegamento | 200m/min |
Industrie applicabili
La serie Bodor P fornisce tecnologie di taglio laser complete per settori quali ponti in acciaio, recipienti a pressione, macchine edili, veicoli speciali, macchine minerarie e container navali. Le sue elevate prestazioni possono sicuramente garantire la produttività della lavorazione dei metalli.
Ponte in acciaio
Per forme complesse e componenti di ponti in acciaio di grandi dimensioni, la serie P può fornire un taglio ad alta precisione ed efficienza.
Recipiente a pressione
La serie P è in grado di gestire bordi lisci e tagli a bassa deformazione di parti di recipienti a pressione con vari materiali e spessori.
Macchine da cantiere
Le parti di macchine edili pesanti e resistenti all'usura, come benne, lame, bracci, ecc., possono essere lavorate dalla serie P.
Veicolo speciale
La serie P può personalizzare e ottimizzare il taglio di parti speciali di veicoli, come telai, cabine, serbatoi, ecc.
Macchinari minerari
La serie P può tagliare parti di macchine minerarie ad alta resistenza e resistenti all'abrasione, come punte da trapano, frantoi, trasportatori, ecc.
Contenitore per nave
La serie P può tagliare in modo efficiente e preciso parti di container navali, come pannelli, telai, porte, ecc.
La storia di successo di HSP Gripen
Attraverso la saggia transizione da una macchina per il taglio al plasma a un laser ad alta potenza da 22 kW, un produttore svedese di pinze ottiene un'elevata precisione e una qualità di taglio superiore.
8x
La precisione è aumentata di
98%
Prodotti con conicità deceduti
100%
Prodotti con conicità deceduti
“ La nostra macchina da taglio laser P6 è in funzione da 6 mesi e siamo più che soddisfatti. Oltre alla potente macchina stessa, il servizio post-vendita caloroso e professionale di Bodor ci sorprende piacevolmente. Hanno esperti qualificati che impostano l'attrezzatura e tagliano i parametri correttamente per noi e sono sempre molto veloci nel rispondere. Possiedono anche pezzi di ricambio sufficienti per ogni occasione necessaria. Grazie a Bodor per un'esperienza di servizio così fantastica! ”
Magnus Faxbrink
Direttore dello stabilimento di HSP Gripen
