Máquina de corte a laser de tubo de nível básico da série Bodor K
A escolha econômica para processamento preciso de tubos. Experimente um excelente desempenho com enormes economias.
Corte custos, não qualidade
Corte rápido
Sem compromissos na velocidade. A série K atinge uma velocidade máxima de alimentação de 100 m/min e uma velocidade de rotação do mandril de 130 r/min.
Alto nível de segurança
Aproveite a facilidade de operação. A série K aumenta a segurança operacional para todas as execuções de produção, proporcionando excelente acessibilidade a todas as áreas de trabalho.
Automação
A automação facilita as operações. A série K apresenta alta produtividade graças aos dispositivos de automação da Bodor como K-Loader e K-Trans. A automação otimiza o fluxo de material e aumenta a produção da linha de produção.
Recursos e melhorias

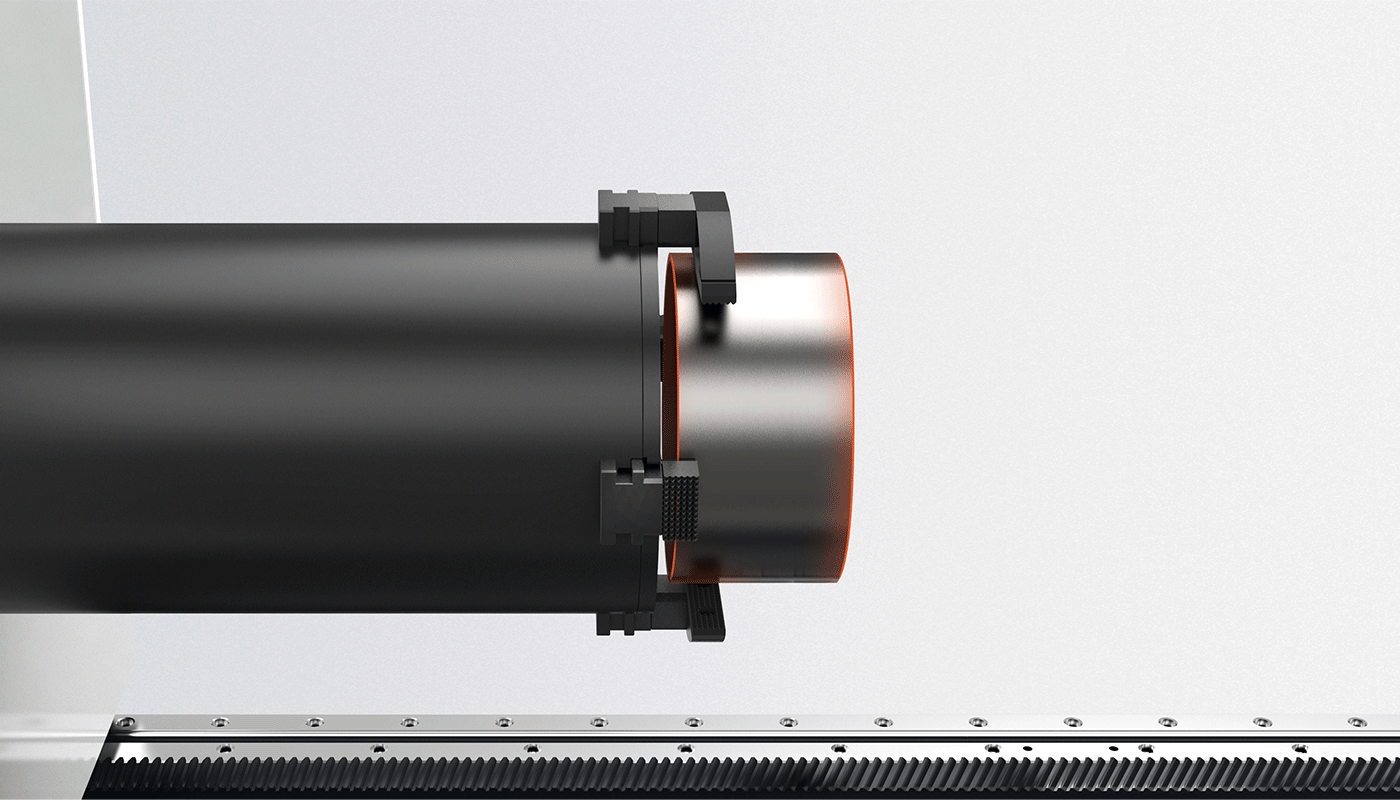

Mandril inteligente
Os mandris pneumáticos da série K são adequados para desempenho estável em aplicações dinâmicas. Cada um dos dois mandris é capaz de completar a fixação em apenas 2 segundos com uma forte força de mandril. Também reduz o desperdício para apenas 40 mm, limitando o desperdício e facilitando a manutenção regular no local.
Corte de diferentes tubos e perfis
As máquinas da série K permitem aos usuários fabricar tubos de aço padrão e personalizados para as necessidades de seus projetos. Eles têm a capacidade de cortar tubos em formatos quadrados, retangulares, ovais planos, elípticos e muitos outros formatos personalizados em uma variedade de metais.
Tubo BodorNest
BodorNest Tube é um sistema projetado para processamento inteligente de tubos. Funciona com uma ampla gama de materiais de tubos. Os usuários podem personalizar layouts de corte de tubos para atender a diferentes necessidades de fabricação. Este software aumenta a taxa de utilização de material em 15% e a velocidade de layout em 25%, facilitando o processo de agrupamento de tubos. Ele também se integra perfeitamente com outros softwares empresariais, como Tekla e Tribon.
Prevenção de colisão de borda
Ao cortar tubos retangulares ou quadrados, o sistema da série K calcula o raio de rotação do canto do tubo através da função, evitando efetivamente colisões entre a cabeça do laser e o tubo, evitando assim qualquer dano à cabeça do laser.
Módulo de limpeza de escória (opcional)
O módulo de limpeza de escória é a mais recente adição às séries K1 e K2 de lasers de tubo da Bodor. Esta característica visa manter o interior do tubo livre de escória, detritos e poeira. Através da sucção no interior do tubo, elimina a necessidade de limpeza pós-processamento e possibilita um processo produtivo mais eficiente, resultando em uma superfície interna limpa.
Especificações e parâmetros
K1
K2
K3
K5
| Potência de saída a laser | 6000W / 3000W / 1500W |
| Diâmetro efetivo de corte de tubo redondo | φ6-φ120mm |
| Diâmetro efetivo de corte de tubo quadrado | □6-□110mm |
| Comprimento da borda do tubo retangular | 6-110mm |
| Precisão de posicionamento do eixo X/Y | 0.05mm/m |
| Precisão de reposicionamento do eixo X/Y | 0.03mm |
| Velocidade máxima do eixo X | 100m/min |
| Velocidade máxima do eixo Y | 60m/min |
| Potência de saída a laser | 6000W / 3000W / 1500W |
| Diâmetro efetivo de corte de tubo redondo | φ8-φ230mm |
| Diâmetro efetivo de corte de tubo quadrado | □8-□230mm |
| Comprimento da borda do tubo retangular | 8-230mm |
| Precisão de posicionamento do eixo X/Y | 0.05mm/m |
| Precisão de reposicionamento do eixo X/Y | 0.03mm |
| Velocidade máxima do eixo X | 90m/min |
| Velocidade máxima do eixo Y | 60m/min |
| Potência de saída a laser | 6000W / 3000W |
| Diâmetro efetivo de corte de tubo redondo | φ25-φ356mm |
| Diâmetro efetivo de corte de tubo quadrado | □25-□356mm |
| Comprimento da borda do tubo retangular | 25-356mm |
| Precisão de posicionamento do eixo X/Y | 0.05mm/m |
| Precisão de reposicionamento do eixo X/Y | 0.03mm |
| Velocidade máxima do eixo X | 90m/min |
| Velocidade máxima do eixo Y | 60m/min |
| Potência de saída a laser | 12000W / 6000W |
| Diâmetro efetivo de corte de tubo redondo | φ150-φ500mm |
| Diâmetro efetivo de corte de tubo quadrado | □150-□500mm |
| Comprimento da borda do tubo retangular | 150-500mm |
| Precisão de posicionamento do eixo X/Y | ±0.05mm/m |
| Precisão de reposicionamento do eixo X/Y | ±0.03mm |
| Velocidade máxima do eixo X | 35m/min |
| Velocidade máxima do eixo Y | 30m/min |
Indústrias aplicáveis
Esteja você trabalhando com aço, alumínio ou outros metais, a Série K foi projetada para lidar com os desafios da fabricação de tubos metálicos, proporcionando precisão, eficiência e confiabilidade em cada uso.
Processamento de metal
A série K é uma solução econômica para a fabricação de tubos metálicos. Deixe a série K cuidar de seus tubos com alto custo-benefício.
Tubos e canos
O futuro do processamento de metais depende da produção inteligente. A série K facilita projetos de corte de tubos metálicos com vários perfis.
Equipamento de ginástica
A série K pode cortar uma variedade de tubos usados em aplicações de fitness, como elípticos, power racks e suportes de agachamento.
Molduras de janelas e portas
A série K demonstra ótimo desempenho na fabricação de esquadrias metálicas de janelas e portas.
